时间：12-07-2026 星期日
地点：德国巴伐利亚Franken地区
教学内容：
使用Tinker CAD软件设计井字游戏Tic-Tac-Toe的棋盘和棋子，并使用Bambu Lab P2S 3D打印机打印出来。
深化Tinker CAD中【对齐】【合并组】【捆绑组】【标尺】【复制】这几个工具的使用。
完成情况：
一二年级的小学生明显需要更多帮助，三四年级的学生在简单指导下基本可以独立完成。最终所有小朋友都能在90分钟内完成设计。学员说明：两个一年级，一个五年级，一个二年级，一个三年级。
1. 模仿对象

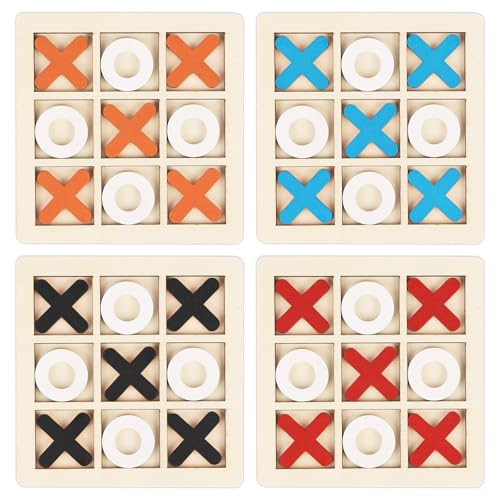

这是一款在德国亚马逊平台上销售的井字游戏，学生们需要模仿这个商品，完成其3D设计。
2. 棋盘的设计
首先创建一个大长方体底盘，然后在长方体的上表面上，绘制9个空心小长方体,再将其下移一定的深度， 最后从大的长方体底盘中移除这9个空心小长方体。
设计要定：【标尺】工具的使用，【智能复制和重复】工具的使用，【Union】捆包组，【合并组】工具
详细设计步骤：
1 – 选择上视图，选择平面视图（而非透视图）
2 – 放置【标尺】在平面的（0，0）原点位置。 然后切换到立体视图。
3 – 绘制一个100 mm X 100mm X 8mm 的长方体
4 – 放置一个300 mm X 300 mm X 40mm 的空心长方体。此处的高度40mm仅是为了方便切除操作，可以是任意数字（高于最终要切除的2mm即可），选择40mm是为了让长方体更正常些，2mm太扁了，不好操作
5 – 选择这个长方体，使用【标尺】工具，调整其相对原点的绝对位置（显示为绿色），此处为2.5，2.5
6 – 复制上面的长方体，移动到第一行，第二列的位置，调整其相对原点的绝对位置
7 – 复制上面的长方体，移动到第一行，第三列的位置，调整其相对原点的绝对位置
8 – 选择上面的三个300 mm X 300 mm X 40mm 的长方体， 执行【Union】捆包组 操作。
9 – 复制上面的组合体（3个长方体），移动到第二行，调整其相对原点的绝对位置
10 – 复制上面的组合体（3个长方体），移动到第三行，调整其相对原点的绝对位置
11 – 选择上面的三个组合体，进一步执行【Union】捆包组 操作。这个时候全部9个300 mm X 300 mm X 40mm 的长方体绘制完毕。
12- 选择上面的大组合体（9个长方体），调整其相对原点的绝对位置，此处仅调整垂直高度为6mm。相比较厚度为8mm的底盘，等于挖了一个2mm的坑。
13 – 选择大组合体和底盘长方体，执行【合并组】操作。
14 – 锁定全部对象， 完成设计。
15 – 导出STL文件，发送到安装有3D打印机软件的电脑，进行切片操作，然后实际3D打印。
3. 棋子的设计
由于棋子可能需要使用其他颜色打印，故为棋子单独创建了一个设计文件。
棋子的设计高度为2mm, 圈圈的设计为外径26mm,内径 22mm,
3.1. 叉叉棋子的设计
1 先绘制一个长方体，调整好尺寸，长度26mm,宽度3mm,高度2mm
2 然后复制这个长方体，平面顺时针旋转90度。
3 选择这两个长方体，使用【对齐】工具，在X轴和Y轴上都进行居中对齐操作。
4 使用【合并组】工具，将上面两个长方体合并为一个对象。
3.2. 圈圈棋子的设计
1 先绘制一个圆柱，调整好尺寸
2 再绘制要切除的圆柱（空心圆柱），调整好尺寸
3 选择这两个圆柱，使用【对齐】工具，在X轴和Y轴上都进行居中对齐操作。
4 选择这两个圆柱，使用【合并组】工具。
